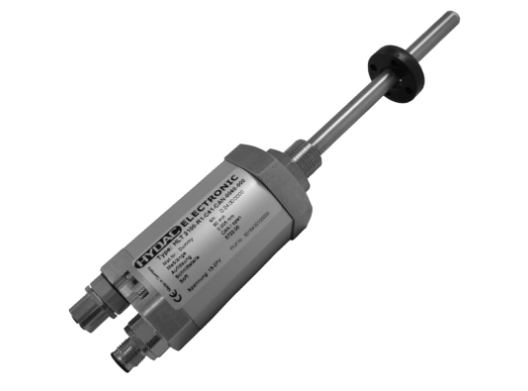

德国HYDAC贺德克线性传感器HLT 2100-R1-M08-C01-0120-000

货号: #HLT 2100-R1-M08-C01-0120-000

库存: 10

品牌: 德国HYDAC海德克

¥3000.00

简介

特征非焊接外壳设计减少了应力集中并防止疲劳失效。可选择 NPT、BSPP、SAE 直螺纹 O 形圈凸台和 SAE 4 螺栓法兰端口（尺寸 60 - 1320），以便以最大的灵活性轻松安装。O 形圈密封件用于提供可靠、可靠的密封。O 形圈材料的选择（丁腈橡胶、氟碳橡胶和乙丙橡胶）与石油、合…

分类: 仪器仪表类, 德国HYDAC贺德克,

产品详情

规格

型号代码说明	HLT 2100-R1-M08-C01-0120-000
类型	外部安装的线性传感器
重量	2.88 磅
安装类型	外部安装线性传感器，带 M18 x 1.5 旋入式法兰
工作温度 [最小值]	0 ºC
工作温度 [Max]	70 ºC
测量范围	0 至 120 毫米
输出类型	4 至 20 毫安
传感器类型	磁致伸缩
输出最大滞后（满量程）	0.02 mm（测量范围小于或等于 1500 mm） 0.1 mm（测量范围大于 1500 mm）
输出重复性（满量程）	≤ 0.005 至 ≤ 0.05 毫米（取决于长度）
分辨率	16 位;最小 0.005 毫米
非线性	±0.1 mm（测量范围≤ 1500 mm） ±0.15 mm（测量范围> 1500 mm）
温度系数	≤ ± 0.004% 满量程（FS）/ºC
采样率	取决于长度： ≤ 1 m：0.5 ms ≤ 2 m：1.0 ms ≤4 m：2.0 ms
行业标准/认证	欧洲符合性（CE）标志欧洲标准（EN） 61000-6-1/2/3/4
符合 DIN EN 60068-2-6 的抗振性	≤ 10 克，频率为 50 至 2000 赫兹
符合 DIN EN 60068-2-27 的抗冲击性（11 毫秒）	≤ 100 克
工作压力	≤ 6525 磅/平方英寸
峰值压力符合 DIN EN ISO 19879 标准	10875磅/平方英寸
传感器材料	杆：不锈钢 1.4571 外壳：铝
电气连接	公头 M16,8 极
引脚连接 1	未连接
引脚连接 2	0V（模拟输出）
引脚连接 3	起点
引脚连接 4	终点
引脚连接 5	信号
引脚连接 6	0V
引脚连接 7	+乌布
引脚连接 8	未连接
电源	24 V 直流 ± 10%
电流消耗	≤ 100 毫安
电源电压的残余纹波	≤ 250 mVpp
棕色线芯	0V（模拟输出）
绿线芯	起点
黄线芯	终点
蓝线芯	+乌布
粉红线芯	0V
灰色线芯	信号
储存温度范围	-30 至 85 ºC
防护等级	IP 65 防护等级
安装位置	无限制
扭矩值	50牛·米
划分	电子学
产品组系列	位置传感器
产品	位置传感器
