| 闭合力（手指长度 0 mm） [N] | 825.0 |
|---|---|
| 每个手爪的张开角度 [°] | 8.0 |
| 每个手爪的最大闭合角度 [°] | 2.0 |
| 闭合力矩 [Nm] | 4.95 |
| 重量 [kg] | 0.06 |
| 建议工件重量 [kg] | 0.8 |
| 每双行程的气缸容量 [cm³] | 1.8 |
| 最小工作压力 [bar] | 4.0 |
| 最大工作压力 [bar] | 7.0 |
| 额定工作压力 [bar] | 6.0 |
| 闭合时间 [s] | 0.08 |
| 打开时间 [s] | 0.05 |
| 最大允许手指长度 [mm] | 50.0 |
| 每个手指的最大允许重量 [kg] | 0.07 |
| IP 防护等级 | 20 |
| 最低环境温度 [°C] | 5.0 |
| 最高环境温度 [°C] | 90.0 |
| 重复精度 [mm] | 0.1 |
| 最小压力 [N] | 4.0 |
| 压力行程 [mm] | 5.0 |
| 长度 X [mm] | 50.0 |
| 宽度 Y [mm] | 31.2 |
| 高度 Z [mm] | 50.0 |
| 力矩 Mx max. [Nm] | 0.4 |
| 力矩 Mz max. [Nm] | 0.3 |
| 最大轴向力 Fz max。 [N] | 8.0 |
所示力矩和力为静态值，作用于每个基爪，不能同时存在。
闭合力矩
施加到每个机械手夹爪的抓取力矩的算术和。
手指长度
沿主轴方向，从距基准面距离 P 处测得。
重复精度
定义为 100 个连续行程后极限位置分布。
工件重量
采用摩擦系数 0.1 和安全系数（防止由于重力加速 g 工件滑落） 2 计算压入配合抓取。如果是适形或捕获式抓取，可抓取工件重量则大很多。
闭合/打开时间
仅是基爪的移动时间，不含特定应用的机械手手指。不包括阀门开关时间、软管注入时间或 PLC 反应时间，但是计算周期时必须考虑这些时间。
工作原理
单作用气缸活塞双活塞传动装置，带杠杆齿轮传动装置和弹簧复位装置
外壳材料
塑料件带金属功能部件
基爪材料
塑料
启动
气动，带符合 ISO 8573-1:2010 [7:4:4] 的过滤压缩空气。

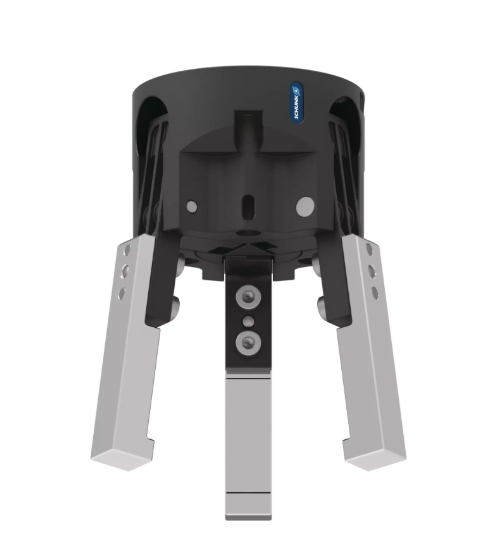

德国SCHUNK雄克张角式机械手 SGB 40
