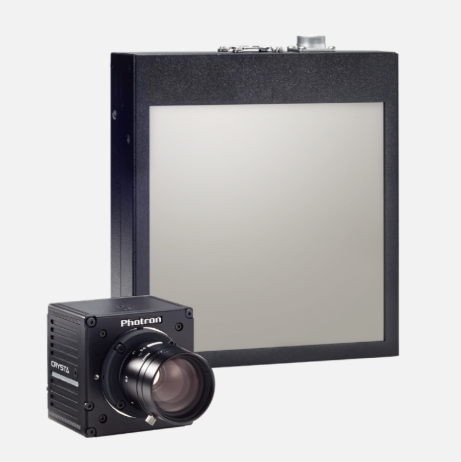

日本 Photonic Lattice 光子晶格 CRYSTA Nova S16（克里斯塔诺娃 S16）高速偏振成像相机，是 Photonic-Lattice 与 Photron 联合开发的科研级高速偏振相机，搭载像素级光子晶体微偏振阵列 CMOS 传感器，无需旋转偏振片、无运动光学部件，单次曝光即可采集四方向偏振信息，获取二维相位差与光轴角度分布。全分辨率下 16000fps 高速采集，降分辨率最高可达 110 万帧 / 秒，最短曝光 0.2μs，可捕捉微秒级瞬态应力传播、材料形变、流体取向等动态过程。内置 128GB 板载高速内存，支持 TTL 硬件触发，配套 CRYSTA-Viewer 分析软件，可输出相位差云图、时序影像，支持 CSV 导出与二次开发 API，可搭配流变仪、冲击试验机、薄膜拉伸系统联用。原装进口，用于动态光弹、高分子流变、冲击力学、流体光学等前沿科研实验。
型号：CRYSTA Nova S16（克里斯塔诺娃 S16）
品牌：Photonic-Lattice（光子晶格，日本）
机型说明：科研级高速二维偏振成像相机，用于瞬态双折射 / 动态光弹测试
传感器原生像素：1024 × 1024；偏振有效像素：512 × 512
工作波长：500~550nm（绿光波段）
偏振模式帧率：16000fps（512×512 全偏振分辨率）；降分辨率最高 1,100,000fps
最短曝光时间：0.2μs
A/D 位数：12bit
板载高速内存：128GB
镜头接口：F-mount，可选 C-mount/M42 转接环
触发方式：TTL 硬件触发、软件触发
输出参数：相位差 (nm)、光轴角度 (°)，选配光弹系数可换算应力 MPa
配套软件：CRYSTA-Viewer，云图显示、时序录制、ROI 分析、CSV 导出、SDK 二次开发
外形尺寸：120×120×217.2 mm
整机重量：3.2kg
信号接口：GigE 千兆以太网
CRYSTA Nova S16（克里斯塔诺娃 S16）是光子晶格科研级高速偏振相机，依托像素集成光子晶体微偏振阵列，一帧快照直接采集完整偏振信息，不存在机械扫描带来的时序误差。超高帧率搭配微秒级短曝光，捕捉传统静态偏振设备无法记录的瞬时应力、分子取向演变；自带大容量板载内存，适配冲击、爆破、高速拉伸等瞬态实验。可单独作为高速相机使用，也可集成到流变、材料力学平台做动态双折射可视化，是动态光弹、高分子动态取向研究核心成像设备。
动态光弹力学：冲击载荷下固体内部应力波传播、瞬态应力场可视化
高分子流变：聚合物熔体、薄膜拉伸过程分子取向与应力动态演化
软物质研究：凝胶、乳液、悬浮液剪切诱导微观结构变化观测
流体光学：高速射流、边界层密度扰动、流动双折射成像
材料冲击实验：爆破、撞击瞬间样品形变与应力分布记录
科研平台集成：搭配流变仪、材料试验机，实现力学与偏振光学同步采集

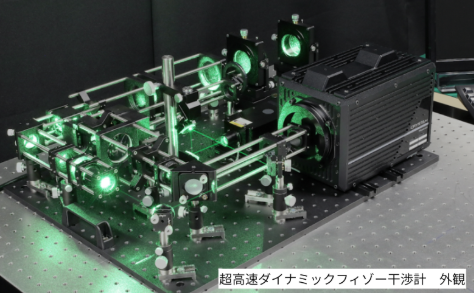

日本Photonic-Lattice光子晶格 超高速动态菲佐干涉仪 DELTAPH
