产品描述

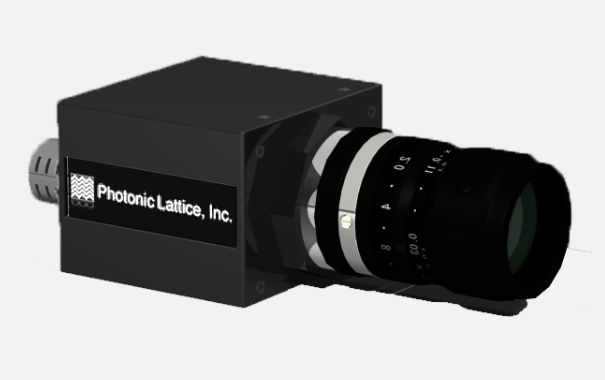

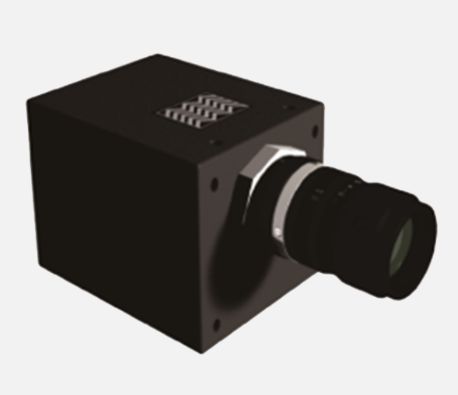

日本 Photonic Lattice 光子晶格 A700-PH 属于 A700 系列长波红外高速热像相机，红外热成像 + 可见光双通道同步拍摄，可将红外温度云图与可见光图像叠加融合显示，直观实现温度场可视化。搭载非制冷微测辐射热计探测器，无需液氮制冷，7.5~14μm 长波红外波段，兼顾高速动态热事件捕捉与稳态测温。支持多视角专用镜头选配，广角、望远、微距均可覆盖，配套专用热分析软件，支持温度时序记录、热分布云图、ROI 区域测温、CSV 导出，兼容 GigE Vision，支持 SDK 二次开发集成，原装进口，用于电子基板测温、焊接热过程、电池热监测、材料热传导实验等场景。

产品规格

• 型号：A700-PH

• 品牌：Photonic-Lattice（光子晶格，日本）

• 机型说明：非制冷长波红外高速热像相机，红外 + 可见光双通道一体化

• 红外光谱范围：7.5～14.0 μm（LWIR 远红外）

• 探测器：微测辐射热计，像元间距 12μm

• 红外分辨率：640 × 480

• 帧率：640×512 全像素最高 125fps；降分辨率最高 4000fps

• 积分时间：约 12ms 固定

• 测温范围：标准 -20℃~120℃ / 0~660℃；选配高温模块 300~2000℃

• 可选镜头：6°/14°/24°/42°，2 倍微距镜头

• 输出参数：温度分布云图、可见光图像、时序温度数据、多点温度曲线

• 配套软件：A700 系列热分析软件，图像融合、时序录制、ROI 测温、CSV 导出、SDK 开发包

• 通讯接口：GigE 千兆网，支持 PoE 供电

• 供电：AC100～240V（50/60Hz）

产品总结

A700-PH 是光子晶格 A700 系列高速红外热成像相机，双通道同步采集红外温度场与可见光图像，图像叠加融合，快速定位高温点位。非制冷设计，部署简单，高帧率可捕捉动态瞬态热现象，支持从微距微小区域到大视场远距离测温。可独立台式使用，也能集成在产线、试验机系统，用于工艺热监测、热传导、焊接、电池热安全、电子器件发热检测。

应用场景

1. 电子检测：PCB 电路板、芯片发热分布，短路热点检测

2. 热工艺监测：电弧焊接、激光加工动态热场观测

3. 电池测试：锂电池充放电、热失控前期温度监测

4. 材料实验：固体热传导、热扩散、热冲击实验

5. 工业产线：热处理工艺、注塑成型温度场在线监控

6. 科研实验：动态热传播可视化、瞬态热现象定量分析
