产品描述

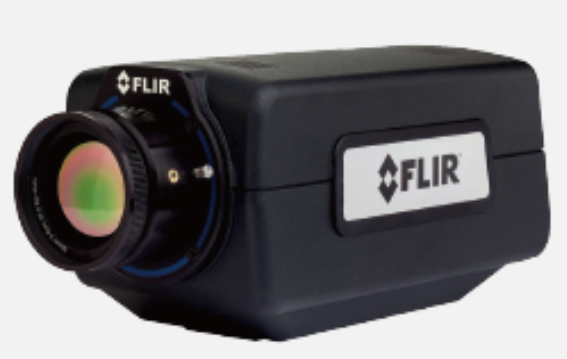

日本 Photonic Lattice 光子晶格 A6794-CO2CF 是 InSb 锑化铟制冷型中红外相机，搭载 CO₂专用窄带滤光模块，可对肉眼不可见二氧化碳气体做动态视频可视化成像，同时可同步完成目标物体非接触测温。采用闭环斯特林制冷，可直观捕捉 CO₂气流形态、泄漏扩散轨迹；典型应用为焊接保护气流动态观测、管路 CO₂泄漏检测、气流示踪实验。支持 TTL 硬件外触发，可与材料试验机、高速偏振相机同步采集；机身内置板载内存，支持无丢帧录制。配套专业红外分析软件，输出二维温度云图、时序温度曲线、CO₂气体可视化图像，支持 ROI 测温、CSV 导出、SDK 二次开发，原装进口。

产品规格

• 型号：A6794-CO2CF

• 品牌：Photonic-Lattice 光子晶格

• 机型说明：CO₂二氧化碳可视化专用，InSb 制冷中红外相机

• 光谱波段：CO₂特征吸收波段

• 探测器：InSb 锑化铟，像元间距 15μm

• 分辨率：640 × 512

• 帧率：全画幅 60fps（640×512）；开窗 160×128 最高 480fps

• 常温典型积分时间：约 20ms

• NETD：＜0.02℃

• 测温范围：标准 -20℃~350℃；选配滤光模块最高可达 3000℃

• 光学配置：f/2.5，支持手动对焦红外镜头，可选微距镜头

• 存储：板载高速内存，支持无丢帧录制

• 同步功能：TTL 硬件触发，支持多设备时序同步采集

• 输出参数：二维温度分布云图、时序温度曲线、单点 / 多点温度数据、CO₂气体可视化图像

• 配套软件：红外热分析软件，热场录像、ROI 测温、CSV 导出、SDK 开发包

• 通讯接口：GigE

• 供电：AC100～240V（50/60Hz）

产品总结

A6794-CO2CF 为 CO₂专用可视化红外相机，同系列高速版本为 A6796-CO2CF。640×512 分辨率，全画幅 60fps，专门针对二氧化碳气体检测成像，可区分 CO₂与水蒸气干扰。一机两用，既能观测 CO₂气流、泄漏扩散，又可同步采集固体工件温度场；机身小巧，支持外部触发联动，广泛用于焊接保护气观测、管道泄漏检测、风洞气流示踪、燃烧与流体科研实验。

应用场景

1. 焊接工艺：焊接 CO₂保护气气流流动可视化

2. 泄漏检测：工业管道、压力容器二氧化碳泄漏成像

3. 流体科研：CO₂作为示踪气体开展气流、风洞可视化实验

4. 燃烧实验：含 CO₂生成反应、燃气喷射观测

5. 暖通与环保：气体喷射、排风系统气流分布观测

6. 多物理场测试：搭配偏振成像、材料试验机同步采集
