产品描述

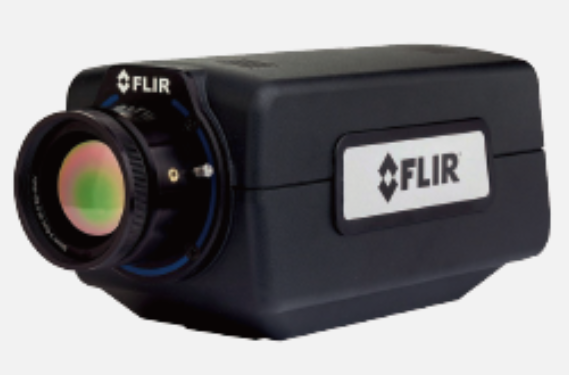

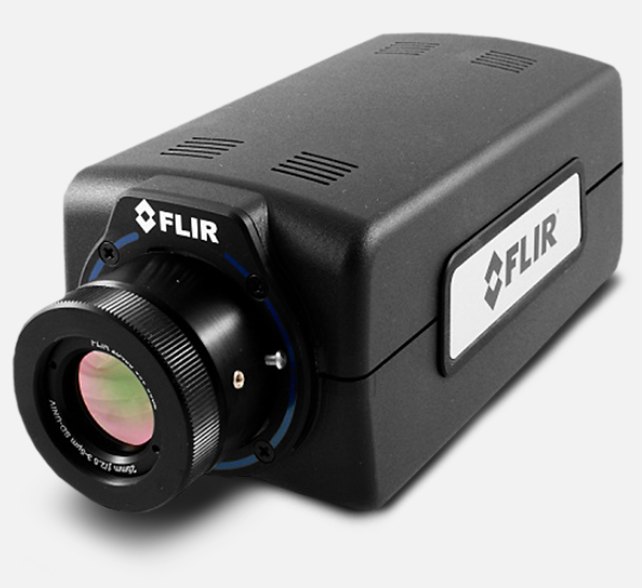

日本 Photonic Lattice 光子晶格 A6794-CHCF 是 InSb 锑化铟制冷型中红外相机，搭载 CH 系碳氢化合物专用滤光模块，可同时实现碳氢气体可视化与熔融树脂非接触温度场高速成像。采用闭环斯特林制冷，可捕捉高分子熔融、纺丝、薄膜成型过程温度分布，直观观测结晶时序、温度不均，用于优化冷却条件与纺丝工艺。支持 TTL 硬件外触发，可与试验机同步采集；机身内置板载内存，支持无丢帧录制。配套专业红外分析软件，输出二维温度云图、时序温度曲线，支持 ROI 测温、CSV 导出与 SDK 二次开发，原装进口。

产品规格

• 型号：A6794-CHCF

• 品牌：Photonic-Lattice 光子晶格

• 机型说明：CH 碳氢气体可视化专用，InSb 制冷高速中红外相机

• 光谱：碳氢化合物 CH 专用红外波段

• 探测器：InSb 锑化铟，像元间距 15μm

• 分辨率：640 × 512

• 帧率：全画幅 60fps（640×512）；开窗 160×128 最高 480fps

• 常温典型积分时间：约 20ms

• NETD：＜0.02℃

• 测温范围：标准 -20℃~350℃；选配滤光模块最高 3000℃

• 光学：f/2.5，支持手动对焦红外镜头，可选微距镜头

• 存储：板载高速内存，支持无丢帧录制

• 同步功能：TTL 硬件触发，支持多设备时序同步采集

• 输出参数：二维温度分布云图、时序温度曲线、单点 / 多点温度数据、碳氢气体可视化图像

• 配套软件：红外热分析软件，热场录像、ROI 测温、CSV 导出、SDK 开发包

• 通讯接口：GigE

• 供电：AC100～240V（50/60Hz）

产品总结

A6794-CHCF 为专用双通道中红外成像相机，兼顾碳氢气体可视化与高分子材料温度测量。640×512 分辨率，全画幅 60fps，可观测注塑、纺丝、薄膜挤出熔融树脂温度变化与结晶过程；同时可对甲烷、丙烷等碳氢气体做流动可视化。机身小巧，支持外部触发联动，适合高分子工艺研发、燃烧实验、碳氢泄漏可视化检测。同系列还有 A6796-CHCF，帧率更高。

应用场景

1. 高分子加工：熔融树脂、纺丝、薄膜挤出温度场成像，结晶过程观测

2. 碳氢气体可视化：甲烷、丙烷等碳氢气体泄漏、气流流动可视化

3. 燃烧实验：含碳氢燃料燃烧火焰观测

4. 塑料 / 化纤工艺研发：冷却参数、纺丝速度优化

5. 热处理工艺：高分子成型热分布监测

6. 多物理场测试：搭配偏振成像、材料试验机同步采集
