产品描述

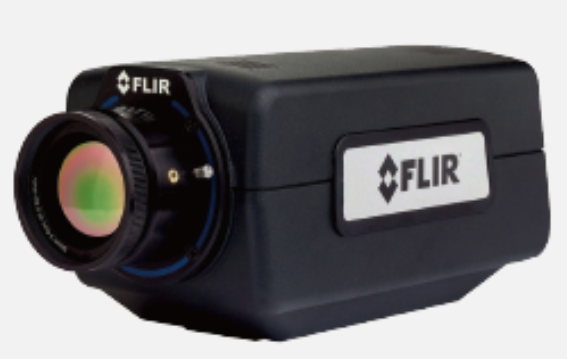

日本 Photonic Lattice 光子晶格 A6796-CHCF，为 A6794-CHCF 升级高速版本，搭载 CH 碳氢化合物专用窄带滤光模块，InSb 锑化铟制冷型中红外相机。可同步实现碳氢气体可视化与熔融树脂非接触高速测温成像，捕捉高分子纺丝、薄膜挤出、注塑成型的温度场动态变化，观测结晶时序、温度不均，用于冷却工艺、纺丝速度优化。支持 TTL 硬件外触发，可与材料试验机、高速偏振相机同步采集；机身配备板载内存，支持无丢帧录制。配套专业红外分析软件，输出二维温度云图、时序温度曲线，支持 ROI 测温、CSV 导出、SDK 二次开发，原装进口。

产品规格

• 型号：A6796-CHCF

• 品牌：Photonic-Lattice 光子晶格

• 机型说明：CH 碳氢气体可视化高速 InSb 制冷中红外相机

• 光谱波段：碳氢 CH 特征吸收波段

• 探测器：InSb 锑化铟，像元间距 15μm

• 分辨率：640 × 512

• 帧率：全画幅 100fps（640×512）；开窗模式最高 800fps

• 常温积分时间：约 20ms

• NETD：＜0.02℃

• 测温范围：标准 -20℃~350℃；选配滤光模块最高可达 3000℃

• 光学配置：f/2.5，支持手动对焦红外镜头，可选微距镜头

• 存储：板载高速内存，支持无丢帧录制

• 同步功能：TTL 硬件触发，支持多设备时序同步采集

• 输出参数：二维温度分布云图、时序温度曲线、单点 / 多点温度数据、碳氢气体可视化图像

• 配套软件：红外热分析软件，热场录像、ROI 测温、CSV 导出、SDK 开发包

• 通讯接口：GigE

• 供电：AC100～240V（50/60Hz）

产品总结

A6796-CHCF 是 A6794-CHCF 高速升级版，640×512 分辨率，全画幅 100fps，开窗最高 800fps，相比 A6794-CHCF 动态捕捉能力更强。一机两用，既可观测甲烷、丙烷、VOC 等碳氢气体泄漏与气流形态，又可对高分子熔融物料进行非接触温度成像，捕捉快速成型过程中的瞬态温度变化。机身小巧，支持外部触发联动，适合高分子加工研发、燃烧实验、碳氢泄漏可视化检测。

应用场景

1. 高分子加工：熔融树脂、纺丝、薄膜挤出高速温度场成像，结晶动态观测

2. 碳氢气体可视化：甲烷、丙烷、VOC 气体泄漏、气流流动可视化

3. 燃烧实验：碳氢燃料燃烧火焰动态观测

4. 塑料化纤工艺研发：冷却参数、高速纺丝工艺优化

5. 热处理工艺：高分子成型动态热分布监测

6. 多物理场测试：搭配偏振成像、材料试验机同步采集
