产品描述

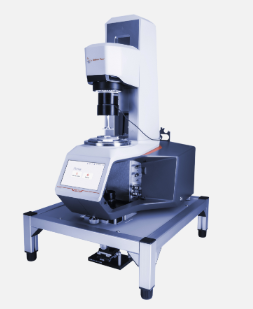

日本 Photonic Lattice（光子晶格）Rheo-Iris 偏振流变成像系统，是适配安东帕 Anton Paar MCR 系列流变仪的偏振高速成像配套系统，搭载 CRYSTA 高速偏振相机，可在流变力学测试的同时，实时采集样品二维双折射分布图像。采用光子晶体偏振传感技术，无旋转偏振部件，最高 250fps 高速快照成像，同步获取流变力学数据与材料内部微观取向、应力演化信息，把剪切、蠕变、应力松弛过程中肉眼不可见的微观结构变化可视化。配套专业分析软件，支持相位差云图、光轴角度分布、ROI 区域统计、CSV 数据导出，可实现力学参数与光学图像联动分析。原装进口光学流变检测组件，适用于软物质、润滑脂、高分子悬浮液等材料流变与微观结构同步研究。

产品规格

• 型号：Rheo-Iris

• 品牌：Photonic-Lattice（光子晶格，日本）

• 机型说明：偏振流变成像系统，为安东帕 MCR 流变仪配套光学成像模块

• 相机型号：CRYSTA 高速偏振相机

• 成像帧率：最高 250fps

• 测量波长：520nm（可见光）

• 相位差测量范围：0~3500nm

• 传感器像素：848 × 680

• 相位差重复精度：σ＜0.1nm；光轴角度 σ＜0.1°

• 输出参数：相位差 (nm)、光轴角度、流变力学数据（应力、粘度、模量等）

• 配套软件：专用分析软件，图像 - 流变数据联动，云图、剖面、ROI 统计、CSV 导出

• 兼容设备：Anton Paar MCR 系列流变仪（新机加装或旧机改造升级）

• 测量模式：透射模式，可选反射模式

• 信号接口：GigE

• 供电：AC100～240V（50/60Hz）

产品总结

Rheo-Iris 是日本光子晶格开发的偏振流变成像系统，可加装在安东帕 MCR 流变仪上，同步采集流变力学性能与二维偏振光学图像。高速偏振相机实时捕捉剪切作用下软物质内部应力、分子取向、网络结构动态演变，解决传统流变仪仅能获取宏观力学数据，无法观察微观结构变化的痛点。无运动光学部件，成像稳定，力学曲线与双折射云图一一对应，用于新材料机理研究、配方开发与工艺优化。

应用场景

1. 润滑脂行业：润滑脂增稠剂网络破坏、重建，基础油分相行为观测

2. 高分子流体：聚合物溶液、高分子熔体剪切取向、应力松弛研究

3. 纳米纤维素悬浮液：CNF 悬浮液屈服行为、剪切诱导微观结构观测

4. 胶体与软物质：乳液、凝胶、蠕虫状胶束的相转变与结构演化

5. 化工新材料：涂料、油墨、液晶流体流动下各向异性表征

6. 科研实验室：光学流变研究，关联宏观粘弹性与微观取向机理
